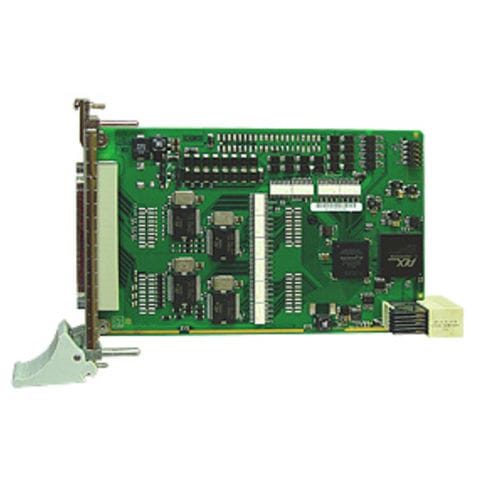

CompactPCI 串行 32 数字输入/输出卡 CPCIs-1532-5V 有 16 个数字输入(12 V)和 16 个数字输出(11 - 36 V)。15 个输入可中断。通道 0 可用作 16 位计数器输入(最高 100 kHz)。该卡适用于工业 I/O 板,因此所有输入均经过滤波处理,并具有反向电压保护功能。额定电压为 12V。输入和输出的光电隔离电压高达 1000 V,并具有快速瞬变、过压、静电放电和高频 EMI 保护功能。该卡的温度范围从 -40 °C 扩展到 +85 °C。
功能特点
输入
16 路光隔离输入,12 V,包括 15 路可中断输入
通道 0 可用作 16 位计数器输入(最高 100 kHz)
反向电压保护
额定电压:12 V
所有输入均经过滤波
输出
16 个光隔离输出,11 至 36 V
每通道输出电流 500 mA
总电流:典型值 3 A(通过 PTC 电阻器熔断)
将输出重置为 "0 "的看门狗
开机时,输出重置为 "0
电流限制:每 8 个通道 ~1.5 A(通过 PTC)
每路输出 ~1.5 A 短路电流(典型值
自复位保险丝(电子保险丝)
过温和过压保护
24 V 电源输出,带保护二极管和滤波器
经屏蔽和滤波的 24 V 外部电源
外部电源电压低于 7 V 时的关机逻辑
定时器/计数器
2 个定时器(12 位分辨率)
1 个定时器可用作看门狗
安全功能
光学隔离 1000 V
蠕变距离 IEC 61010-1
防止快速瞬变(突发)、过压、静电放电和高频 EMI
输入和输出独立接地线
