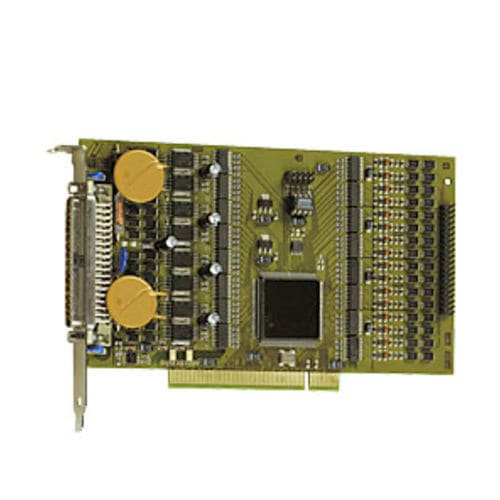

PCI 64 数字输入/输出卡 APCI-1564 具有 32 个 24 V 数字输入和 32 个 24 V 数字输出(带滤波器)。16 个输入端可中断。该卡特别适用于恶劣工业环境中的 I/O 控制、信号切换、PLC 耦合、机器或机电继电器接口等,因此配备了许多保护电路。
描述
特点
32 位、33 MHz、PCI 接口
PCI 5 V
输入
32 个 24 V 光隔离数字输入端,包括 16 个可中断输入端和 3 个计数器输入端
输入分为 4 组,每组 8 个通道,每组都有自己的接地线
反向电压保护
所有输入均经过滤波
输出
32 个光隔离数字输出,10 V 至 36 V
每通道输出电流 500 mA
用于将输出复位为 "0 "的看门狗
开机时,将输出复位为 "0"
16 个输出端的短路电流 ~3 A typ.
32 个输出端的短路电流 ~6 A typ.
电子保险丝
每个输出端的短路电流 ~1.5 A typ
过温和过压保护
24 V 电源输出,带保护二极管和滤波器
防止电磁辐射的输出电容器
外部 24 V 电压电源经过屏蔽和滤波
外部电源电压低于 5 V 时的关机逻辑
安全功能
1000 V 光隔离
蠕变距离 IEC 61010-1
防止快速瞬变(突发)、过压、静电放电和高频 EMI
通过计数器、定时器启动中断
输入和输出独立接地线
应用
工业 I/O 控制
PLC 耦合
信号切换
机电继电器接口
自动测试设备
电机、灯的开/关监控
看门狗
---
