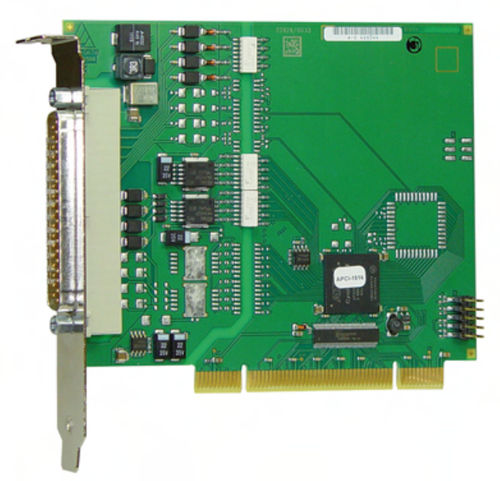

数码采集卡 APCI-1516

控制

PCI 16 数字量 I/O 卡 APCI-1516 有 8 个 24 V 数字量输入和 8 个 24 V 数字量输出，500 mA/通道，带滤波器。该卡特别适用于恶劣工业环境中的 I/O 控制、信号切换、PLC 耦合、机器接口或机电继电器等，因此配备了许多保护电路。 描述 特点 输入 8 个光隔离输入，24 V 反向电压保护 所有输入均经过滤波 输出 8 个光隔离输出，10 V 至 36 V 每通道输出电流 500 mA 总电流：典型值 3 A（通过 PTC 电阻器熔断） 将输出重置为 "0 "的看门狗 开机时，将输出复位为 "0" 8 个输出端的短路电流 ~ 3 A typ. 每个输出端的短路电流 ~1.5 A typ 自复位保险丝（电子保险丝） 过温和过压保护 24 V 电源输出，带保护二极管和滤波器 防止电磁辐射的输出电容器 外部 24 V 电源经过屏蔽和滤波 外部电源电压低于 5 V 时的关机逻辑 检测短路和过热的诊断功能 安全功能 1000 V 光隔离 蠕变距离 IEC 61010-1 防止快速瞬变（突发）、过压、静电放电和高频 EMI 输入和输出独立接地线 应用 工业 I/O 控制 PLC 耦合 信号切换 机电继电器接口 自动测试设备 电机、灯的开/关监控 看门狗 机器接口 软件驱动程序 电路板随附一张 CD-ROM 光盘，其中包含以下软件和编程示例。 标准驱动程序，用于
