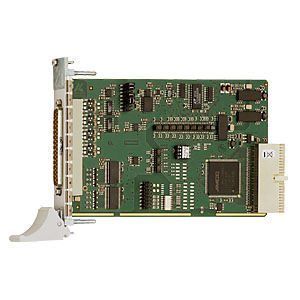

CompactPCI采集卡 CPCI-3120

PXI模拟数码

CompactPCI 模拟输入/输出卡 CPCI-3120 有 16 个 16 位 SE/8 差分输入，直通输出率为 100 kHz。8 个模拟输出具有 14 位分辨率。所有输出线都有短路保护，并配有 EMI 滤波器。每个输出都有自己的接地线。24 位定时器可用作循环计数器或看门狗。该卡特别适用于工业过程控制、测量技术和监控领域的应用，例如多通道数据采集、化学过程控制、传感器数据采集等。 特性 可插入 PXI 系统，功能受限 模拟输入 16 路单端/8 路差分输入或 8 路单端/4 路差分输入 16 位分辨率 光学隔离 500 V 吞吐量：100 千赫 输入电压：0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA（选件），每个通道均可通过软件自由编程 增益 PGA x1、x2、x5、x10，每个通道均可通过软件自由编程 用于模拟数据采集的 PCI DMA 过压保护 输入滤波器159 kHz 模拟采集 单通道、多个通道、通过扫描列表采集多个通道 通过循环定时器控制自动进行模拟采集 通过扫描列表采集：最多 16 个条目，包括增益、通道、单极性/双极性 通过软件、定时器、外部事件触发采集 触发功能： - 软件触发或 - 外部触发：通过数字输入 0 的 0 V 至 24 V 信号切换启动模拟采集（单次或顺序）。 中断单通道结束、多通道结束、扫描列表结束 模拟输出
