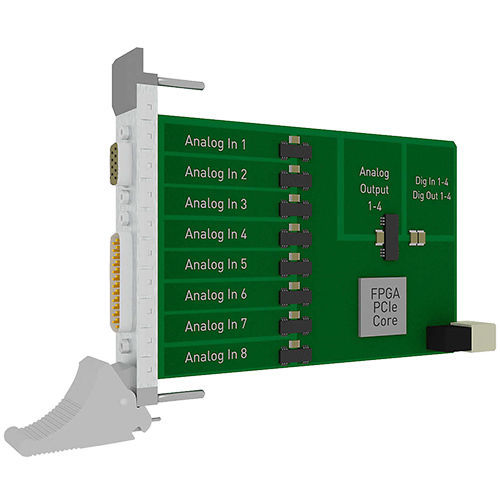

CompactPCI 串行卡 CPCIs-3131 是一款快速、高精度的多功能板卡。8 个输入端各有一个 A/D 转换器,分辨率为 24 位。在 CPCIs-3131 上,不仅模拟和数字部分是光隔离的,而且所有模拟通道之间也是隔离的。进一步的保护电路完善了板卡的抗干扰性能,为您在恶劣工业环境中的应用提供了出色的保护。
CompactPCI 串行卡(PICMG CPCI-S.0 R1.0)
模拟输入
8 SE/差分输入,光隔离 1000 V
通道间光学隔离 500 V
24 位分辨率
吞吐量:最大100 kHz,每个通道可编程
输入电压
PGA:1、10、100、100
单极:0-10 V、0-1 V、0.01 V、0-0.01 V
双极:±10 V、±1 V、±0.1 V、±0.01 V
电流输入0-20 mA,软件可对每个通道进行编程
增益 PGA x1、x10、x100、x1000,软件可对每个通道进行编程
模拟采集
提供不同的采集模式
1) 简单模式、
2) 扫描模式
3) 序列模式
4) 自动刷新模式
板载 FIFO
用于模拟数据采集的 PCI-Express DMA
MSI 中断
模拟输出
通过 DMA 同步输出
4 个模拟输出,光学隔离
16 位分辨率,设置时间最长 18 µs(电压以 10 V 为单位)
复位后的输出电压0 V
每个输出端都有自己的接地线(无光电隔离)
输出电流 ±20 mA
短路电流:准备中
输出电压范围
0-10 V,± 10 V
0-5 V、± 5 V
0-20 mA、4-20 mA、0-24 mA
---
