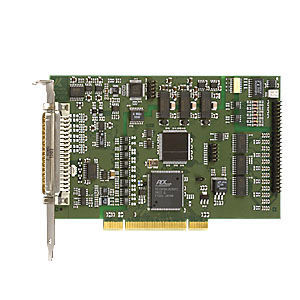

PCI采集卡 APCI-3116

模拟数码12位

PCI 模拟输入/输出卡 APCI-3116 有 16/8 SE 或 8/4 差分输入，分辨率为 16 位，吞吐率为 200 kHz。4 个模拟输出的分辨率为 12 位。此外，该卡还有 8 个数字输入/输出、24 V 和 24 TTL 输入/输出。该卡特别适用于工业过程控制、测量技术和监控领域的应用，例如多通道数据采集、化学过程控制、传感器数据采集、电流测量等。 吞吐量：200 kHz 输入电压：0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA（选配），每个通道均可通过软件自由编程 电流输入：0-20 mA（选配）可与电压输入自由组合 增益 PGA x1、x2、x5、x10，可通过软件为每个通道自由编程 模拟采集 不同的输入模式 1) 简单模式 2) 扫描模式 3) 序列模式 4) 自动刷新模式 板载 FIFO（可容纳 512 个模拟值） 用于模拟数据采集的 PCI-DMA 模拟输出 设置时间 15 µs typ 复位后的输出电压0 V 每个输出端都有自己的接地线（无光电隔离） 输出电压范围：-10 V 至 + 10 V 输出电流：± 5 mA 短路电流：± 20 mA 24 V 数字输入/输出 端口 0：输出/端口 1：输入/端口 2：I/O 通过上拉电阻器，所有 I/O 均为 5 V 电压 通过 I/O 读写命令轻松编程 定时器/计数器 最低 1000 V 光隔离 蠕变距离 IEC 61010-1。 模拟采集电路部分与数字功能电路部分分离
