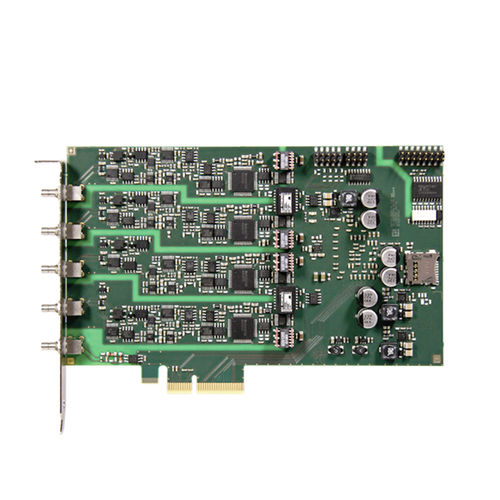

PCI Express采集卡 APCIe-3660

模拟数码

PCI-Express 模拟和振动测量卡 APCIe-3660-4 有 4 个 SE/diff. (+/-) 输入端，采样频率高达 4 MHz，可同时采集数据，还有 4 个 24 V 数字输入/输出端。该卡特别适合在恶劣的工业环境中进行噪声和振动测量 特点 扩展工作温度范围：-20 °C 至 +85 °C 模拟输入 4 个 SE 或差分 (+/-) 输入（通过 SMB 连接器） 每个通道 1 个 A/D 转换器所有模拟输入同时采集 采样频率：125 kHz、250 kHz、500 kHz、1 MHz、2 MHz、4 MHz 输入范围：± 10 V、± 1 V 耦合交流、直流、接地（可对每个通道进行编程） 过压保护 模拟通道之间以及与 PC 之间的光学隔离（1000 V） 抗混叠滤波器作为集成数字滤波器，截止频率随采样频率变化，自动调整至奈奎斯特频率 具有固定截止频率（3 MHz）的模拟滤波器 每个通道 1 个电流源，用于 IEPE 传感器供电（4 mA 至 26 V） 24 V 触发输入（通过 SMB 连接器） 输入模式 简单模式：读取单一模拟值 循环模式（自动停止）：通过软件启动模拟量采集，达到配置值数量时停止采集，模拟量值可在软件缓冲区中获得 循环模式（环形缓冲区）：通过软件启动模拟量采集，持续采集直到软件停止，模拟量值可在软件缓冲区中查看
