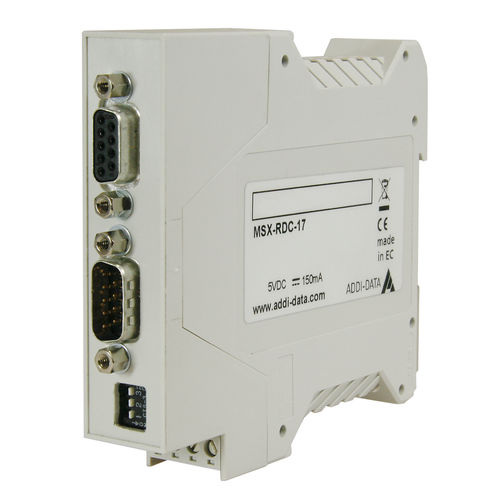

增量信号变流器 MSX-RDC-17

数字

旋转变压器数字转换器 MSX-RDC-17 是一种用于提供和获取旋转变压器的设备。它将旋转变压器提供的位置值转换为数字增量输出信号。增量编码器输出的分辨率可通过 MSX-RDC-17 正面的开关进行定义。 MSX-RDC-17 是用于提供和获取旋转变压器的设备。它将旋转变压器给出的位置值转换为数字增量输出信号。增量编码器输出的分辨率可通过 MSX-RDC-17 正面的开关进行定义。 特点 电源 额定电压：5 V 变压器输出/输入 频率： 10 千赫 增量式编码器输出 输出信号：增量式 A+、A-、B+、B-、Index+、Index- 输出类型：差分、RS422 分辨率10-/12-/14-/16 位 电源连接器 MSX-RDC-17 的外壳底部固定有一个 4 针螺丝端子，用于供电。接地引脚和电源引脚在内部相互连接。为了减少端子上的电流，请将所有四个引脚相互外部连接！ 调节器连接器 解析器必须连接到 MSX-RDC-17 正面的 9 针 D-Sub 母连接器上。 开关 MSX-RDC-17 的正面有一个开关面板，上面有三个开关。开关 1 和 2 用于设置增量式编码器输出的分辨率。开关 3 用于重置 MSX-RDC-17。要进行复位，必须在短时间内打开开关 3，然后再将其关闭。
