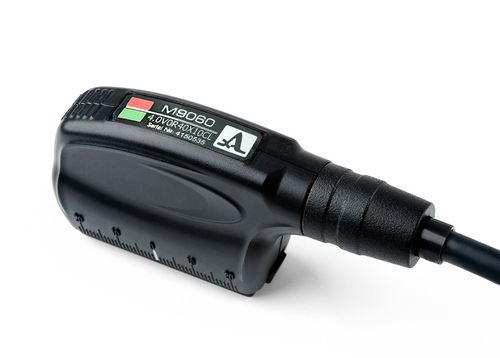

纵波超声波换能器 M9060

压电光束

用于测试金属和复合材料的纵波超声相控阵换能器 M9060 超声相控阵传感器用于通过发射和接收超声纵波对金属和复合材料进行超声探伤。该传感器可用作 TFM 相控阵超声波探伤仪的一部分。 该传感器可由以下 ACS 仪器驱动： - A1550 Introvisor - A1525 Solo 传感器类型 - 角束、压电式 产生的波模式类型 - 纵向 元件数量 - 16 间距 - 2.5 毫米 标称频率 - 4 MHz 钢材名义折射角 - 55 标称工作角度范围 -30...+30 压电元件电容量 - 1500 ± 150 pF 最大激励脉冲电压，V - ± 250 V 工作温度范围 - -20...+45°C 尺寸 - 90 × 42 × 22 毫米 带电缆重量 - 200 克
