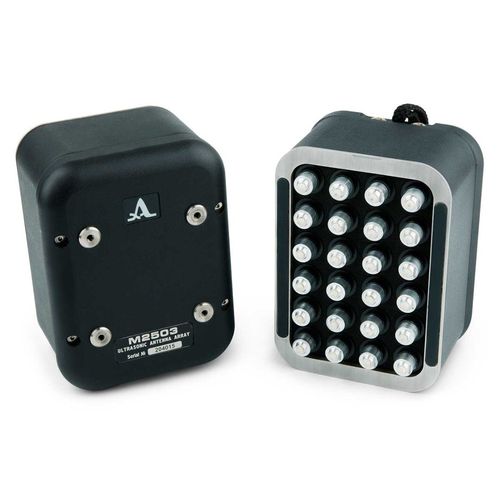

纵波超声波换能器 M2503

接触式直接接触式低频

利用水平剪切超声波对混凝土结构进行脉冲回波超声波测试的低频双超声波换能器阵列。 额定频率为 50 KHz 的通用低频换能器阵列，用于干点接触（DPC）脉冲回波，通过双孔径排列在高散射材料（混凝土、木材、石块等）中发射和接收超声波。 两组独立的 3 x 4 元件用于发射和接收纵向超声波，可实现超声波的深度穿透并减少超声波测试的死区。 该换能器可由下列 ACS 仪器驱动： - A1560 Sonic-LF - A1220 单片式 传感器类型 - 干点接触传感器阵列 标称频率 - 50 KHz 容量 - 3.500 pF ± 100 pF 最大脉冲电压（双极） - 400 V（峰-峰值） 连接器类型 - Lemo00 温度范围 - -20 至 +50ºC 尺寸 - 139,5 х 105,5 х 83,5 mm 重量 - 1.1 千克
