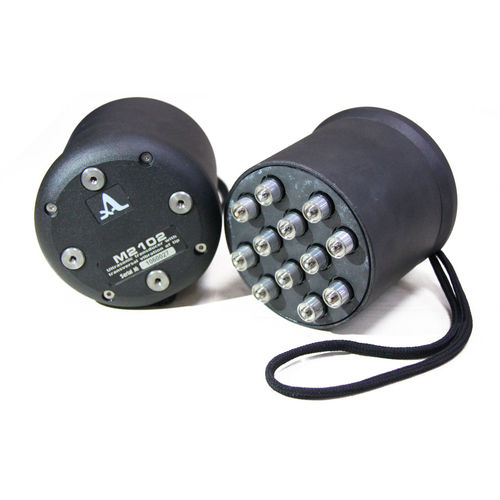

剪波超声波换能器 M2102

接触式纵波低频

通过发射和接收纵向超声波实现厚混凝土结构穿透的低频超声波换能器阵列 标称频率为 50 KHz 的通用低频换能器阵列，用于在高散射材料（混凝土、木材、石块等）中进行干点接触 (DPC) 发射或接收超声波。 12 元 DPC 阵列可发射或接收水平剪切超声波。通过几个 M2102 元件，可以对非常厚的部件（最厚达 5 米）进行穿透发射。 该传感器可由下列 ACS 仪器驱动： - A1560 Sonic-LF - A1220 单片机 传感器类型 - 干点接触传感器阵列 产生波模式 - 剪切-水平 标称频率 - 50 KHz 带宽 - 10 至 100 KHz 容量 - 3.500 pF ± 100 pF 最大脉冲电压（双极） - 400 V（峰-峰值） 连接器类型 - Lemo00 温度范围 - -20 至 +50ºC 尺寸 - 139,5 х 105,5 х 83,5 mm 重量 - 1.1 千克
