5kW,与1kW的架装安装交直流两用动力系统,PFC输入,紧迫交换插入式模块

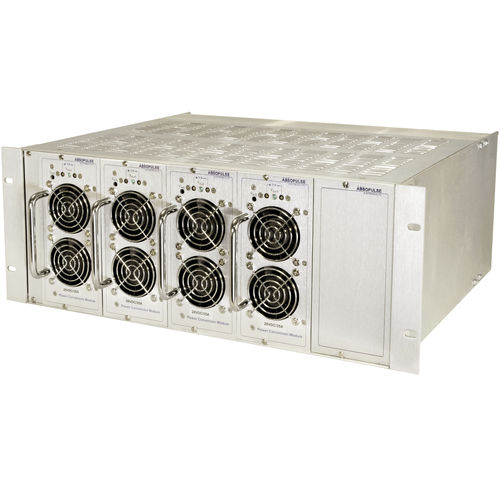

PFC-419F-5K-4U19系列是5kW,与PFC输入的架装安装交直流两用动力系统。系统修建与在4U装配的五个1kW插入式电源模块x 19" x 15"卡片框架。每4U x 16HP x 304 mm插入式模块有并联或N+1重复操作的一个固定多余二极管,包括热插入/紧迫交换。多余二极管也考虑到电池被连接到备用目的产品。充分地被装载的PFC-419F-5K-4U19系统提供5kW或4kW最大值与N+1多余。
每个插入式模块使用功率因素改正输入和一个以下半桥梁阶段转换普遍ac输入电压(95-264Vac)成24Vdc、48Vdc、110Vdc或者125Vdc。习惯输入-输出电压是可利用的。模块包括与光导发光元件产品的一个模块失败警报,总结了入在架子主板的一个唯一形式C警报。每个模块面板包括在LED显示的产品。监测的产品电压和电压调整电位器测试点是可利用的作为选择。
---
