模拟IO模块 RIO600

数字Modbus TCP分布式

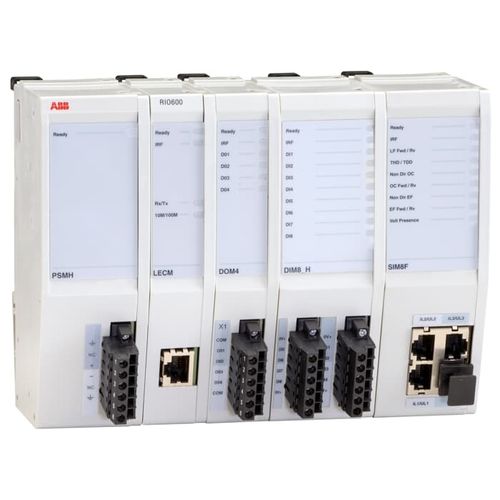

RIO600 远程 I/O 单元，专用于扩展 ABB 的 Relion® 系列保护继电器的数字和模拟 I/O，通过使用 IEC 61850 通信和电网自动化应用程序为变电站自动化装置 COM600 提供 I/O。 该设备提供强大的 I/O 灵活性，并能实现变电站开关量和模拟量信号之间的无缝 IEC 61850 连接。使用 RIO600 远程 I/O 单元的优势之一是它有助于简化和减少变电站内部的布线。在传统的、完全硬接线的中压开关设备/变电站控制和保护系统中，您会发现大量的 I/O 接线。然而，RIO600 单元提供的这些额外的输入和输出可以直接分布在开关设备内部。 电网自动化应用中，RIO600 远程 I/O 单元提供了故障通道指示（FPI）功能。RIO600 利用 ABB 的轻量级传感器技术，能够精确测量中压电网中的电流和电压。RIO600 根据测量值给出方向故障通道指示，并使用 Modbus TCP 或 IEC 61850 将其报告给上层系统。RIO600 还支持潮流和电能质量监测。利用先进的基于多频导纳（MFA）的接地故障指示，即使在补偿和隔离电网中，也可以可靠地检测高电阻暂态和间歇性接地故障。 RIO600 远程 I/O 单元包含基于 web 技术的功能，可通过基于 web 浏览器的人机界面（WebHMI）访问变电站内的装置和流程。所有标准变电站监控都可以使用 WebHMI 进行处理。 范围 • 作为多功能一体化装置，可提供高程度的 I/O 灵活性，并实现变电站开关量和模拟量信号之间的无缝连接，为改进变电站和电网自动化管理提供增值信息。 主要优势 • 确保配电网络和运营的效率 • 提供多用户级别和操作安全，以确保运行的可靠性 • 通过基于 IEC 61850 的变电站装置集成，可实现更高的投资价值 • 使用精确和独特的 MFA 接地故障 FPI 方法提高故障管理性能
