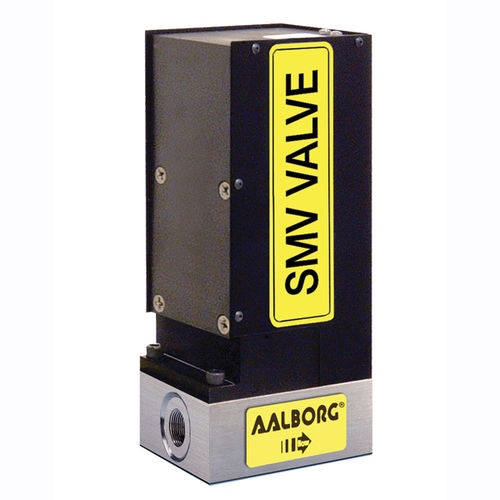

带步进马达阀门 SMV series

针形电动计量

内置一列两通电子调节针阀，通过高精度线性步进电机驱动阀杆。 步进电机驱动阀杆的分辨率是0.0005"每步。低差压法可以连续操作。当阀门断电后，将保持在当时的阀位。 步进电动阀具有优良的操作性能。如在操作中无过热问题，极高的分辨率，低压损和高工作压力。 可通过TTL电平和模拟信号控制（0…5VDC） 设计特点 高精度两通调节阀，适用于气体和液体。铝和316不锈钢材质可选 极高的控制分辨率(0.0005"每步分辨率) 连续操作不过热，消除了电磁阀设计过程中的线圈过热问题 操作 当方向信号设定为低电平时，阀杆向下旋转（关），当方向信号设定为高电平时，阀杆向上旋转（开）。连接在4针上的控制 信号决定控制阀门的开关动作的速度。控制信号必须在0…5VDC之间，否则切换到预设的控制电压信号（2.75VDC）。 该阀门能执行关断和吹扫控制信号（NPN）。连接D型接头的3针和2针，顶端绿色指示灯亮，阀门关闭。连接D型接头的7针 和2针，顶端红色指示灯亮，阀门处于全开状态。 阀门在正常操作时，由于断电后阀门会停止在某一位置，重新上电时，在开始的10秒钟内阀门将自动关闭，然后响应控制信号的操作。 操作电源和控制信号都是由D 型接头连接。 特性 铝结构：合金铝外壳及阀体，Viton O型圈，PFA插头 不锈钢结构：316不锈钢阀体，PTFE内衬的铝外壳。Viton O型圈，PFA插头 最大流量：1000sl/min(空气），28l/min(水） 连接：3/8",1/2"卡套接头和3/4"FNPT 电气连接：9针D型接头，位于阀的侧面 输入电源：+12VDC @800mA 方向控制信号：TTL逻辑电平（10K输入阻抗） 高电平>10VDC低电平moy 速度控制信号：模拟0-5VDC（100K输入阻抗），TTL开/关控制，TTL低电平（连接7针和3针10K输入阻抗） 响应时间：100ms 差压：700-1000mbar 最大操作压力：35bar 最大差压：2.7bar
