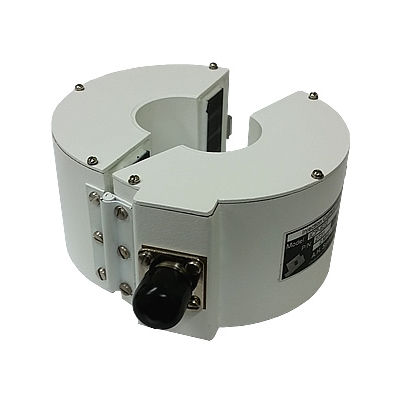

注入电流探头 ICP-622

测量测试坚固

这种注入式电流探头用于将1MHz至500MHz的大射频电流耦合到信号和电源电路中，以满足特定的测试要求。设计符合ISO 11452-4和IEC 61000-4-6标准的规格，用于汽车BCI测试。 特点 1兆赫至500兆赫 独立校准 坚固的结构 分体式夹持设计 MIL-STD-461 CS114, CS115, CS116 符合ISO 11452-4:2005和IEC 61000-4-6标准 产品细节 注射电流探头用于电感耦合大的射频电流到通过其孔径的导体。这些导体是被测试设备的信号、控制和电源电路的传导敏感度或抗扰度。这个注入电流探头用于耦合1MHz至500MHz的大射频电流。这种注入电流探针的CW输入额定功率为200瓦，持续时间为30分钟。 注入电流探头作为一个多匝初级和单匝次级的变压器，当放置在电源线或信号导线周围时。因此，它为易感性信号源提供了一个（标称）50欧姆的负载，而在与被测电缆串联时提供了一个较低的易感性信号源阻抗。注入电流探头的特点是插入损耗（dB）。插入损耗描述了相对于直接注入50欧姆电路的钳子的低效率。
