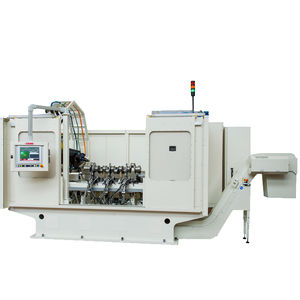

SCHENCK/申克曲轴平衡机

旋转速度: 450 rpm - 600 rpm
转子重量: 6 kg - 35 kg

... 通用机械概念 - 自动不平衡测量 - 校正时精确定位 - 微处理器控制测量单元 操作顺序 - 手动或通过升降装置将曲轴装入测量站 - 关闭保护罩。自动测量运行并显示测量值。 - 打开保护罩，将曲轴移到校正架上。 - 将曲轴插入定位装置，并与角度编码器（可选分度辅助装置）或锁紧销装置耦合 ...

旋转速度: 400, 265, 300 rpm
转子重量: 8 kg - 350 kg

... 钻孔时表面负荷较小，对曲柄主轴颈的影响较小。 使用冷却液钻孔可缩短钻孔时间并延长刀具寿命。 应用范围 测量和修正已加工的乘用车和商用车曲轴的不平衡。在中批量生产中使用该机器。通过在一个或多个校正步骤中钻入配重进行不平衡校正。 设计 单工位机器，配有稳定的平衡框架和流体动力支撑基座。用于在曲轴销上驱动曲轴的钩形驱动装置。后倾式钻孔龙门架，配有数控车钻装置。 由微处理器控制的测量装置可实现曲轴分度、钻孔装置位移和钻孔深度控制。 ...

旋转速度: 450 rpm - 700 rpm
转子重量: 6 kg - 35 kg

... 其他语言可根据要求提供。 应用范围 用于机加工曲轴的不平衡测量机。测量相对于外部配重的两个平面的不平衡度。 可自动或手动控制将不平衡值转换到其他平面。可用于检查或生产中的平衡机质量控制。工件的运输可以通过手动或相应的升降装置进行。 操作顺序 - 手动或通过起重装置将曲轴装入机器。 ...

旋转速度: 400 rpm - 900 rpm
转子重量: 7 kg - 250 kg

... - 曲轴铸件或锻件和精加工曲轴的质量控制 - 手动装载和卸载 - 可通过校正装置进行扩展 设计 机床配有水平转子轴和坚固的次临界平衡装置。曲轴采用皮带传动，保持架采用端面传动。根据要求和任务在主轴锥之间或保持架中支撑曲轴。 应用范围 不平衡测量机适用于各种尺寸的乘用车和商用车曲轴。可在生产中用于检查以质量为中心的铸件或锻件和/或完全加工曲轴的生产质量。 可手动或通过相应的提升装置运输曲轴。 特点 可通过模块化设计扩展机器概念。通用的皮带传动或端驱动保持架，均无需适配器 ...

旋转速度: 300, 400 rpm
转子重量: 7 kg - 200 kg

... - 模块化设计，可通过不同的托架更换不同类型的曲轴 - 全自动操作程序 - 与生产线直接集成 - 处理来自最终平衡机的不平衡数据，优化生产流程 设计 带有自动序列的混合或多工位机器。使用合适的升降装置进行手动装卸，或通过龙门式装载机或集成式升降运输机进行自动装卸。 灵活的机器设计，尤其适用于不同的曲轴程序。手动或自动长度 手动或自动长度调节，用于更换不同长度的曲轴。平衡架通过圆形弹簧支撑在机器底座上。安装在平衡架上的两个滑块，带有集成的外部旋转端盘，安装在精密轴承上 ...

旋转速度: 400 rpm - 450 rpm
转子重量: 30 kg

... 是一种全自动、灵活的双工位平衡机，用于批量生产对称和非对称客车曲轴。 精密平衡装置可用于非对称曲轴的平衡，而无需使用摇臂砝码。通过钻孔实现自动不平衡校正，并使用最小量润滑（MQL）。 不同曲轴类型之间的转换非常简单快捷。因此，该机器非常适合汽车行业对周期时间、灵活性和质量的要求。 设计 ...

旋转速度: 450 rpm
转子重量: 20 kg

中小型曲轴的高精度平衡 用于曲轴内部工件转换的传输装置 现代、节能的驱动和传输概念 节省空间的单体结构 配有快速调试钩的机器 全自动机器设计 快速改装到其他类型 人体工程学操作概念 中小型曲轴的高精度平衡 用于曲轴内部工件转换的传输装置 现代、节能的驱动和传输概念 ...

... 这还包括安全的旋转测试结构，因为必须保护周围环境，防止转子部分或全部爆炸。根据平衡设备的规模，会采用许多完全不同的概念，并辅以大量的辅助组件和设备--在这方面，精深的专业知识是绝对必要的。 申克 RoTec 越来越多地参与设备的整体规划，并交付不属于我们传统生产计划的设备组件。其中包括大型电气传动系统、涡轮齿轮箱、供油系统和排空系统。我们完全从一个来源提供整个平衡和旋压测试设备。对于非本公司生产的部件，尤其是厂房和气密真空箱体，我们将进行整体规划并提供必要的工程设计工作。 从 ...

旋转速度: 2,000 rpm - 6,000 rpm
转子重量: 4 kg - 40 kg

自动测量 在软支撑摆架上做高速测量模拟实际运行 通过焊接或钻孔校正不平衡量 高端测量系统CAB 950 经验证的传动轴故障和噪音防护外壳 自动测量 在软支撑摆架上做高速测量模拟实际运行 通过焊接或钻孔校正不平衡量 高端测量系统CAB 950 经验证的传动轴故障和噪音防护外壳
